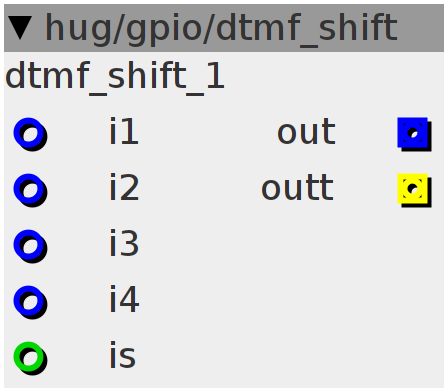

dtmf_shift
decodes ouput of a dmtf converter chip MT8870 connected to four gpio input pins.
Inlets
frac32 in1
frac32 i2
frac32 i3
frac32 i4
int32 is
Outlets
bool32 outt
frac32 out
Declaration
const int32_t thr = (43 << 20);
int32_t out;
int32_t pout;
Init
out = 0;
pout = 0;
Control Rate
if (inlet_i4 < thr) {
if (inlet_i3 < thr) {
if (inlet_i2 < thr && inlet_i1 > thr) {
out = ((36 - inlet_is) << 20);
}
if (inlet_i2 > thr && inlet_i1 < thr) {
out = ((37 - inlet_is) << 20);
}
if (inlet_i2 > thr && inlet_i1 > thr) {
out = ((38 - inlet_is) << 20);
}
} else {
if (inlet_i2 < thr && inlet_i1 < thr) {
out = ((39 - inlet_is) << 20);
}
if (inlet_i2 < thr && inlet_i1 > thr) {
out = ((40 - inlet_is) << 20);
}
if (inlet_i2 > thr && inlet_i1 < thr) {
out = ((41 - inlet_is) << 20);
}
if (inlet_i2 > thr && inlet_i1 > thr) {
out = ((42 - inlet_is) << 20);
}
}
} else {
if (inlet_i3 < thr) {
if (inlet_i2 < thr && inlet_i1 < thr) {
out = ((43 - inlet_is) << 20);
}
if (inlet_i2 < thr && inlet_i1 > thr) {
out = ((44 - inlet_is) << 20);
}
if (inlet_i2 > thr && inlet_i1 < thr) {
out = ((45 - inlet_is) << 20);
}
if (inlet_i2 > thr && inlet_i1 > thr) {
out = ((46 - inlet_is) << 20);
}
} else {
if (inlet_i2 < thr && inlet_i1 < thr) {
out = ((47 - inlet_is) << 20);
}
}
}
outlet_out = out;
if (out != pout) {
outlet_outt = 1;
pout = out;
} else {
outlet_outt = 0;
}
