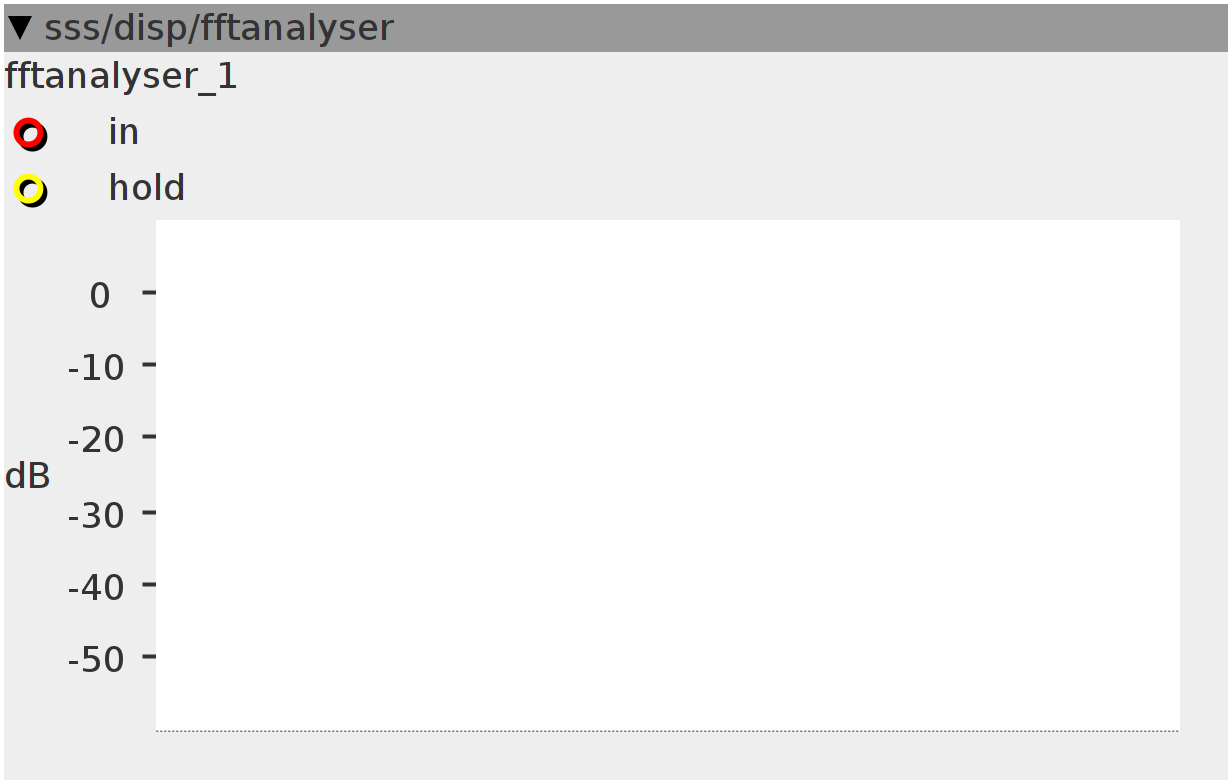

fftanalyser
extra big spectral analyzer display using 512 input points fft
Inlets
frac32buffer input
bool32 hold
Outlets
None
Displays
frac4ubyte.vbar v0
frac4ubyte.vbar v1
frac4ubyte.vbar v2
frac4ubyte.vbar v3
frac4ubyte.vbar v4
frac4ubyte.vbar v5
frac4ubyte.vbar v6
frac4ubyte.vbar v7
frac4ubyte.vbar v8
frac4ubyte.vbar v9
frac4ubyte.vbar v10
frac4ubyte.vbar v11
frac4ubyte.vbar v12
frac4ubyte.vbar v13
frac4ubyte.vbar v14
frac4ubyte.vbar v15
frac4ubyte.vbar v16
frac4ubyte.vbar v17
frac4ubyte.vbar v18
frac4ubyte.vbar v19
frac4ubyte.vbar v20
frac4ubyte.vbar v21
frac4ubyte.vbar v22
frac4ubyte.vbar v23
frac4ubyte.vbar v24
frac4ubyte.vbar v25
frac4ubyte.vbar v26
frac4ubyte.vbar v27
frac4ubyte.vbar v28
frac4ubyte.vbar v29
frac4ubyte.vbar v30
frac4ubyte.vbar v31
frac4ubyte.vbar v32
frac4ubyte.vbar v33
frac4ubyte.vbar v34
frac4ubyte.vbar v35
frac4ubyte.vbar v36
frac4ubyte.vbar v37
frac4ubyte.vbar v38
frac4ubyte.vbar v39
frac4ubyte.vbar v40
frac4ubyte.vbar v41
frac4ubyte.vbar v42
frac4ubyte.vbar v43
frac4ubyte.vbar v44
frac4ubyte.vbar v45
frac4ubyte.vbar v46
frac4ubyte.vbar v47
frac4ubyte.vbar v48
frac4ubyte.vbar v49
frac4ubyte.vbar v50
frac4ubyte.vbar v51
frac4ubyte.vbar v52
frac4ubyte.vbar v53
frac4ubyte.vbar v54
frac4ubyte.vbar v55
frac4ubyte.vbar v56
frac4ubyte.vbar v57
frac4ubyte.vbar v58
frac4ubyte.vbar v59
frac4ubyte.vbar v60
frac4ubyte.vbar v61
frac4ubyte.vbar v62
frac4ubyte.vbar v63
vscale dB
static const int size1 = 512;
static const int size2 = 1024;
int32_t inbuf[size1];
int32_t outbuf[size1];
int32_t fftbuf[size2];
int32_t hanning_q31[size1];
arm_rfft_instance_q31 rfft;
arm_cfft_radix4_instance_q31 cfft;
int32_t state;
msg_t ThreadX2() {
int i;
int n = size1;
arm_rfft_init_q31(&rfft, size1, 0, 1);
for (i = 0; i < n; i++) {
hanning_q31[i] =
(int32_t)(0.5f * 2147483647.0f * (1.0f - cosf(2.0f * PI * i / n)));
}
while (!chThdShouldTerminate()) {
chThdSleepMilliseconds(20);
if (state == size1) {
arm_mult_q31(hanning_q31, &inbuf[0], &inbuf[0], n);
arm_rfft_q31(&rfft, &inbuf[0], &fftbuf[0]);
arm_cmplx_mag_q31(&fftbuf[0], outbuf, n / 2);
// reduce to packed 8bit
for (i = 0; i < n / 8; i++) {
int32_t ni;
uint8_t *nc;
nc = (uint8_t *)∋
nc[0] = 0xFF & (outbuf[i * 4] >> 19);
nc[1] = 0xFF & (outbuf[i * 4 + 1] >> 19);
nc[2] = 0xFF & (outbuf[i * 4 + 2] >> 19);
nc[3] = 0xFF & (outbuf[i * 4 + 3] >> 19);
outbuf[i] = ni;
}
state = size1 + 1;
}
}
}
static msg_t ThreadX(void *arg) { ((attr_parent *)arg)->ThreadX2(); }
WORKING_AREA(waThreadX, 16384);
Thread *Thd;int i;
for (i = 0; i < size1; i++)
inbuf[i] = 0;
for (i = 0; i < size1; i++)
outbuf[i] = 0;
state = 0;
Thd = chThdCreateStatic(waThreadX, sizeof(waThreadX), NORMALPRIO, ThreadX,
(void *)this);if (state < size1) {
int i;
for (i = 0; i < 16; i++)
inbuf[state++] = inlet_in[i];
} else if (state == (size1 + 1)) {
state = 0;
if (!inlet_hold) {
disp_v0 = outbuf[0] << 1;
disp_v1 = outbuf[1] << 1;
disp_v2 = outbuf[2] << 1;
disp_v3 = outbuf[3] << 1;
disp_v4 = outbuf[4] << 1;
disp_v5 = outbuf[5] << 1;
disp_v6 = outbuf[6] << 1;
disp_v7 = outbuf[7] << 1;
disp_v8 = outbuf[8] << 1;
disp_v9 = outbuf[9] << 1;
disp_v10 = outbuf[10] << 1;
disp_v11 = outbuf[11] << 1;
disp_v12 = outbuf[12] << 1;
disp_v13 = outbuf[13] << 1;
disp_v14 = outbuf[14] << 1;
disp_v15 = outbuf[15] << 1;
disp_v16 = outbuf[16] << 1;
disp_v17 = outbuf[17] << 1;
disp_v18 = outbuf[18] << 1;
disp_v19 = outbuf[19] << 1;
disp_v20 = outbuf[20] << 1;
disp_v21 = outbuf[21] << 1;
disp_v22 = outbuf[22] << 1;
disp_v23 = outbuf[23] << 1;
disp_v24 = outbuf[24] << 1;
disp_v25 = outbuf[25] << 1;
disp_v26 = outbuf[26] << 1;
disp_v27 = outbuf[27] << 1;
disp_v28 = outbuf[28] << 1;
disp_v29 = outbuf[29] << 1;
disp_v30 = outbuf[30] << 1;
disp_v31 = outbuf[31] << 1;
disp_v32 = outbuf[32] << 1;
disp_v33 = outbuf[33] << 1;
disp_v34 = outbuf[34] << 1;
disp_v35 = outbuf[35] << 1;
disp_v36 = outbuf[36] << 1;
disp_v37 = outbuf[37] << 1;
disp_v38 = outbuf[38] << 1;
disp_v39 = outbuf[39] << 1;
disp_v40 = outbuf[40] << 1;
disp_v41 = outbuf[41] << 1;
disp_v42 = outbuf[42] << 1;
disp_v43 = outbuf[43] << 1;
disp_v44 = outbuf[44] << 1;
disp_v45 = outbuf[45] << 1;
disp_v46 = outbuf[46] << 1;
disp_v47 = outbuf[47] << 1;
disp_v48 = outbuf[48] << 1;
disp_v49 = outbuf[49] << 1;
disp_v50 = outbuf[50] << 1;
disp_v51 = outbuf[51] << 1;
disp_v52 = outbuf[52] << 1;
disp_v53 = outbuf[53] << 1;
disp_v54 = outbuf[54] << 1;
disp_v55 = outbuf[55] << 1;
disp_v56 = outbuf[56] << 1;
disp_v57 = outbuf[57] << 1;
disp_v58 = outbuf[58] << 1;
disp_v59 = outbuf[59] << 1;
disp_v60 = outbuf[60] << 1;
disp_v61 = outbuf[61] << 1;
disp_v62 = outbuf[62] << 1;
disp_v63 = outbuf[63] << 1;
}
}chThdTerminate(Thd);
